|  | RFS® 150 XY
Radialkraftsensor mit 2 Messachsen | |
 | | | • Messung der Radialkraft in x- und y-Richtung
z.B. zur Erfassung von Achskräften und Unwuchten
• leicht adaptierbar
• unabhängig vom Krafteinleitepunkt, hebelarmunabhängig
• robustes, rostfreies Stahlgehäuse
• erhältlich in 14 Nennmesskraftbereichen:
0 bis 5N ... 0 bis 1000N |
|
| Beschreibung | |

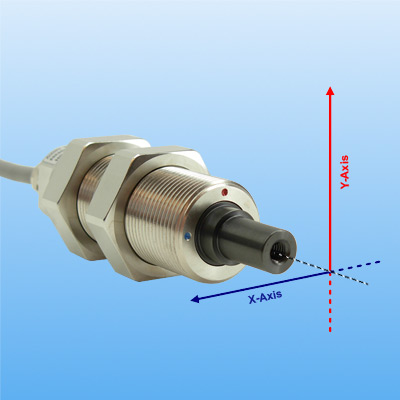

Der Zweiachsen-Radialkraftsensor bietet zwei zueinander senkrechte Messachsen.
Die Krafteinleitung erfolgt radial am Lagerzapfen.
Jede einwirkende Kraft kann vektoriell in X- und Y-Komponenten zerlegt werden.
Einsatzgebiete:
• für Forschung und Industrie
• Erfassung von Achskräften, Lagerkräften und Unwuchten
• XY-Kraftmessung an Wellen und Achsen
• Kraftmessung in Dreh- und Kurbelgelenken
• Aufnahme von polaren Kraftdiagrammen
Die hohe mechanische Steifigkeit der Messzelle ermöglicht eine quasi „weglose Messung“.
Die spezifizierte und kalibrierte Genauigkeit bleibt während der gesamten Lebensdauer unverändert erhalten und ist über weite Bereiche unabhängig von direkten Axialkräften.
 |
Die beiden Kraftsignale werden mit einer
2-kanaligen Messverstärker-Lösung aufbereitet.
Betrag und Richtung der einwirkenden Kraft werden erfasst.
Zur Analyse können die Daten z.B. mit der Software HCC-Easy im PC abgespeichert werden.
Die Exportfunktion ermöglicht die Übergabe an Folgesoftware zur erweiterten Analyse, z.B. Erzeugung eines XY-Diagramms.
|
Beispiel: Polardiagramm der Gelenkkraft in einem Kurbelgelenk, Kraftkomponenten in Abhängigkeit vom Drehwinkel | |
 |  |
| Besondere Merkmale | |
• 2 zueinander senkrechte Messachsen
• hohe Überlastfähigkeit
• unabhängig vom Krafteinleitepunkt - hebelarmunabhängig
• keine Beeinflussung durch eventuell auftretende axiale Kippmomente oder direkte Axialkräfte
• robustes, rostfreies Stahlgehäuse
• durchdachtes Gehäusekonzept ermöglicht einfache Montage |
| PreView | |
| Optionen | |
InfoZoom | | Sperrgas-Schutz
• Betrieb mit Sperrgas |
| |
InfoZoom | | Vakuumausführung
• bei Vakuum / Hochvakuum |
|
| Messverstärker | |
Zur Produktseite | | TS 621
• für DMS-Sensoren
• optionale Ausgänge
• 24V DC Versorgung
• galvanische Trennung |
| |
Zur Produktseite | | TS 481
• für DMS-Sensoren
• 19” oder Montageplatte
• 3 parallele Ausgänge
• 115/230V AC Versorgung |
|
Zur Produktseite | | TS 503
• für DMS-Sensoren
• Low Cost
• nur 12,5mm breit
• 24V DC Versorgung
|
| |
Zur Produktseite | | MU 481-19"
• für DMS-Sensoren
• 1 bis 4 Messkanäle
• digitale Anzeige
• stabiles Tischgehäuse |
|
| Empfohlene Peripherie | |
| |
Zur Produktseite | | DPM 502
• LED-Display, 3½-stellig
• frei skalierbar
• frontseitige Bedienung
• 24V DC Versorgung |
|
| Zubehör | |
InfoZoom | | Lagerzapfenadapter
• kundenspezifisch
• kurzfristig lieferbar
|
| |
InfoZoom | | Schutzkappe RFS
• Standard Lieferumfang |
|
