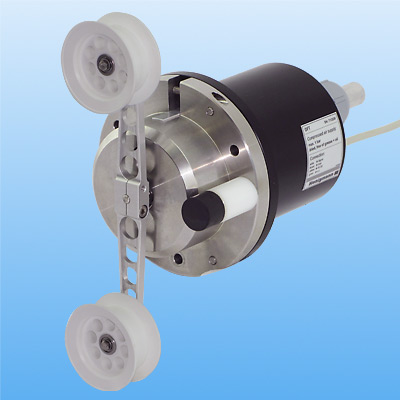

EPS Tänzerschwinge
Elektropneumatischer Aktor

•  Druckluft betriebener Drehflügel - Antrieb
•  stufenlose Zugkraftverstellung, elektropneumatisch
•  Materialspeicher
•  kompakte Bauform
•  verschleiss- und wartungsfrei

• Zugkraftbereich: 20 bis 250cN / 20 bis 400cN
• unerreicht massearme Konzeption

ermöglicht sehr hohe Systemdynamik (bis > 30Hz)

Zoom

Beschreibung

EPS ist ein Steuertänzer und wird bei der Auf- oder Abwicklung von Endlosmaterialien zur Zugkraftregelung eingesetzt. Es handelt sich um ein aktives Tänzersystem.
Die gewünschte Linienzugkraft ist über einen weiten Bereich präzise einstellbar.

EPS ist als elektrisch steuerbares P/F-Stellglied zu betreiben.

Die Lage der Tänzerschwinge wird über einen Drehwinkelgeber erfasst und als elektrisches Normsignal ausgegeben.

Durch die neue, besondere Konstruktion ist EPS in der Lage, selbst hochdynamischen Geschwindigkeitsänderungen in der Prozesslinie problemlos zu folgen.

Einsatzgebiete

•  zugkraftgeregelte Abläufe
•  Stellglied für Zugkraftregelung
•  Materialspeicher / Tänzersystem

top

Besondere Merkmale

•  weiter Zugkraftstellbereich
•  folgt hochdynamischen Geschwindigkeitsänderungen sehr präzise
•  hervorragendes Start / Stop Verhalten
•  geringer Platzbedarf durch kompakte Bauform
•  langlebig, verschleiss- und wartungsfrei

top

PreView

... mit einem Klick zu mehr Informationen in der InfoGallery

top

TechInfo

Funktionsweise am Beispiel eines typischen Abwickelprozesses:
Am Abwickler wird die Materialrolle über ein Spannfutter aufgenommen und elektromotorisch angetrieben.
Der dahinter folgende Prozess fordert eine Anlieferung des Wickelgutes mit prozeßspezifischer Dynamik sowie einer definierten Zugkraft.

EPS dient als Bindeglied zwischen Abwickelstelle und Prozess.

•  Das Wickelgut wird S-förmig über die Umlenkrollen der Tänzerschwinge geführt.
•  Elektropneumatisch wird ein Drehmoment erzeugt, welches auf die Tänzerschwinge wirkt.
   Die Zugkraft Fz ist proportional zum anstehenden Drehmoment.
•  Der aktuelle Drehwinkel der Tänzerschwinge wird als elektrisches Signal ausgegeben.
•  Es erfolgt eine Lageregelung der Tänzerschwinge.

Materialspeicher
EPS bietet zusätzlich eine Akkumulatorfunktion.
Abhängig von der Tänzerposition kann der Speicher Material abgeben oder aufnehmen.
